灼热丝试验机加热部件更换步骤及注意事项
灼热丝试验是检验电工电子产品耐燃性能的主要测试项目，是判断材料能否在恶劣
环境下能否被使用的重要依据，灼热丝试验机本身其实是一个固定规格的电阻丝环，
试验时要加热到规定温度，使灼热丝加热部件的顶端接触样品达到标准要求时间。灼
热丝加热部件主要有外径为4.00mm±0.07mm（前端弯曲）的镍/铬(其中镍的成分大于
77%，铬的成分在19%～21%之间)U型发热丝和铠装热电偶两部分。由于电工电子产
品对于着火试验有相应的要求，因此灼热丝试验会较为频繁，灼热丝加热部件也易损
坏，灼热丝加热部件的使用寿命大约是3~4个月左右，因此在实验前应对灼热丝仪器进
行相关检查确保试验结果精准性。
试验前在校准过程中，若发现温度上不去或者加热部件尺寸减少得比较多时，应
及时更换加热部件。一般过程需要更换热电偶和U型发热丝，具体步骤如下。
1、关闭电源。
2、折掉热电偶，防止损伤。

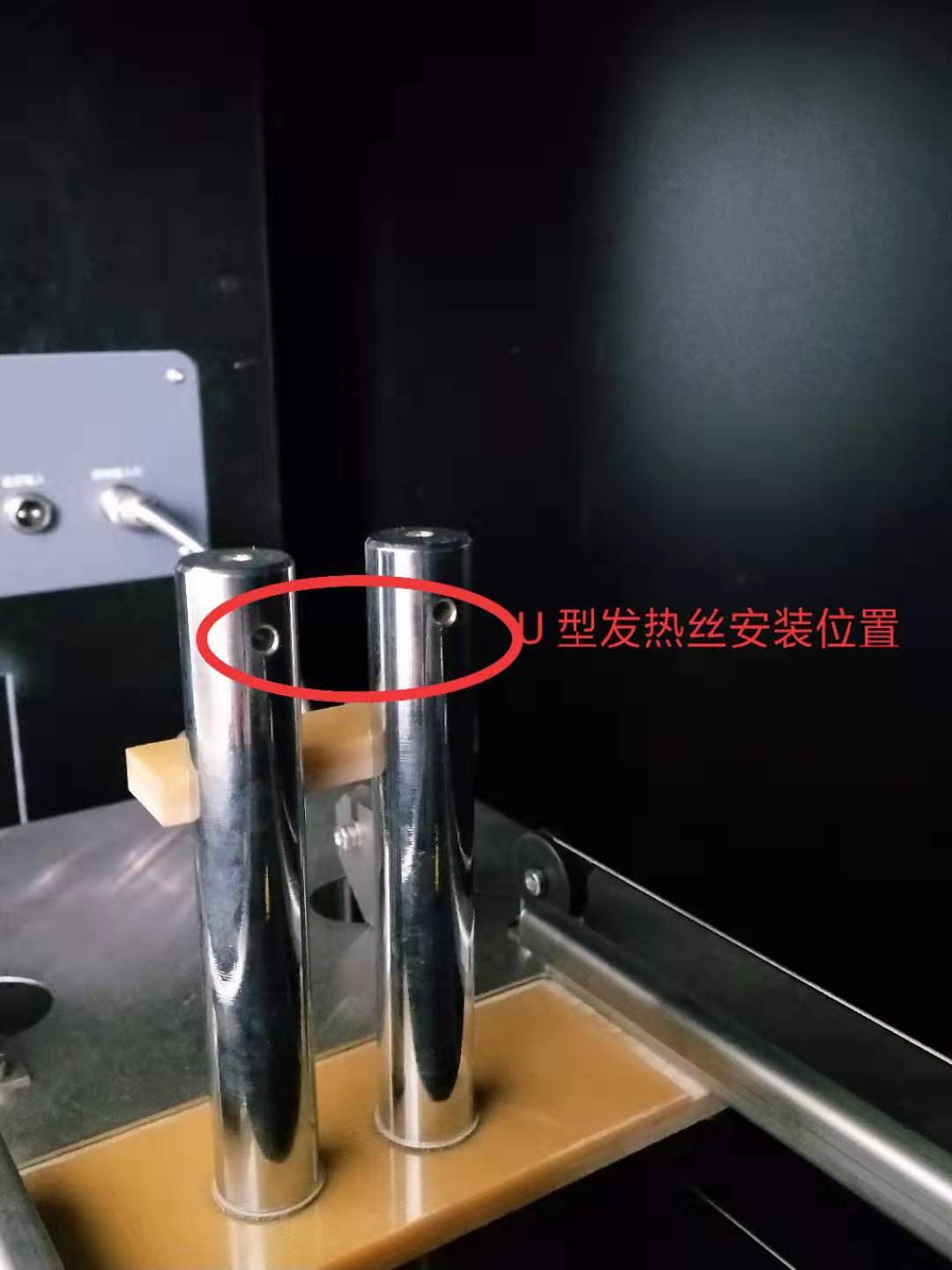

3、松掉铜柱螺丝，用螺丝刀尾部敲打U形发热头使其松动。
4、钳嘴夹持U形发热头根部，缓缓撬出，注意两边平行对称。
5、装入新的U形发热丝，压紧固定。
6、检查7mm限位情况，调整7mm限位。

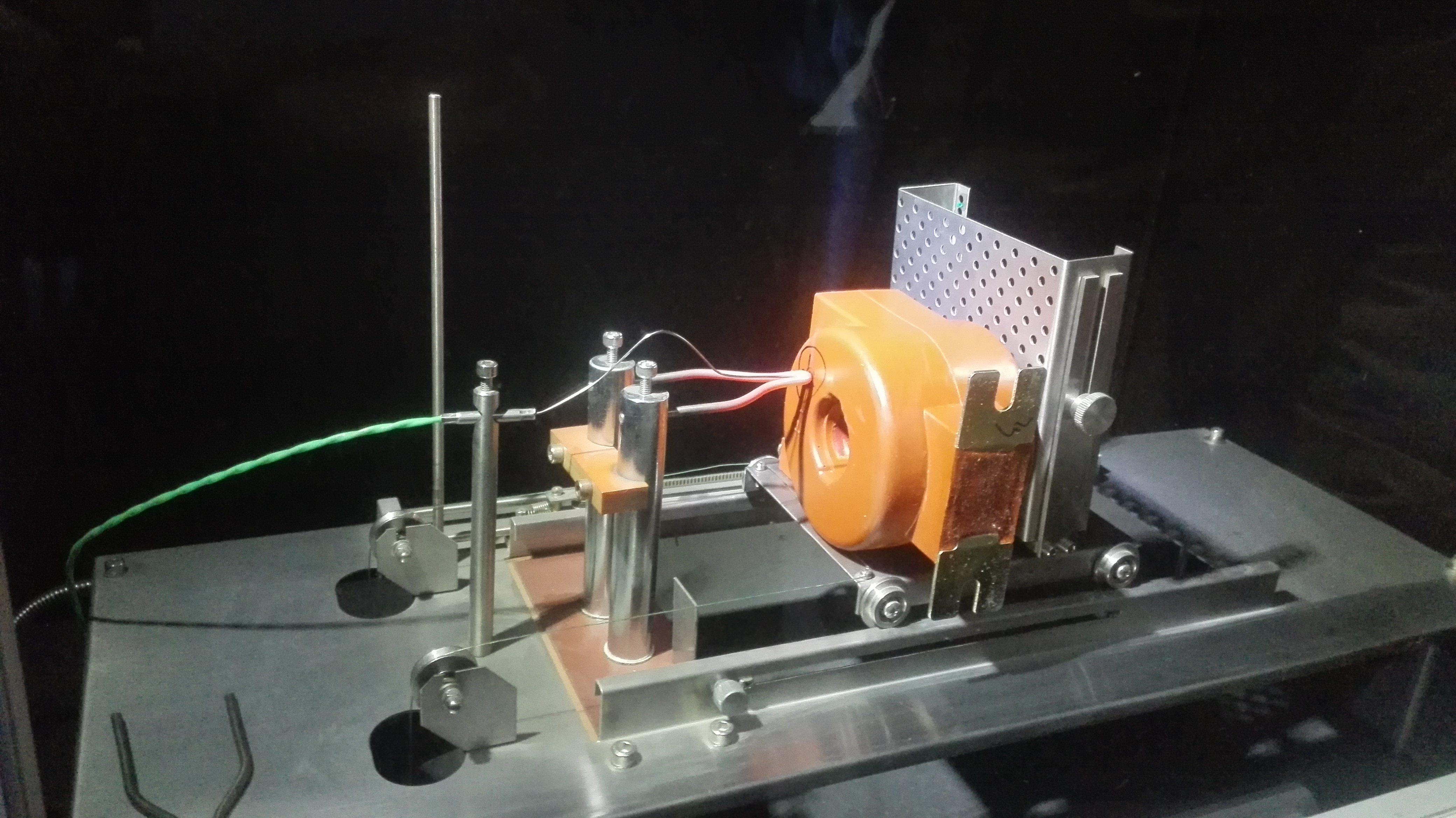

7、固定好U型发热丝后再安装热电偶，将热电偶连接好，从U型发热丝中间的缝隙穿
过，热电偶头部插入U型发热丝头部小孔中，为了使加热效果更好，应使热电偶头部插
入的角度稍稍与水平面成一定角度，使得热电偶有一个向前的力顶住小孔，如下图所
示，以达到固定的目的，使加热更充分。
8、加热部件安装好之后需对加热部件温度测量系统进行校验。将一块纯度至少为
99.8%，面积为2mm2，厚度为0.06mm的银箔片放置在加热部件顶部的表面来完成温
度的单点确认。
9、放置好银箔之后，将灼热丝试验机以适当的加热速率进行加热，当银箔开始熔化
时，加热部件温度应显示960℃±15℃。
注意事项
一、U型头的使用注意事项：
1、灼热丝头不在保修范围，请注意使用安全。
2、安装后不要轻易拆装，注意不要碰撞，平时注意清洁维护（酒精抹布）。
3、灼热丝加温时，不要加热太快。
4、在加温和降温过程时，要慢慢来，这样对灼热丝头保护就会好些。
5、用了一二个月时，注意对灼热丝U型头的校准。
6、原则上一年是没有问题的，但是有的公司如果使用不当或者使用频次很高，那样的
话几个月可能就要更换一次。
二、热电偶的使用注意事项：
1、热电偶不在保修范围，请注意使用安全。
2、安装后不要轻易拆装，注意不要碰撞。
3、试验在高温时，热电偶比较脆，容易折断注意不要碰撞热电偶。
4、在加温和降温过程时，要慢慢来，这样对热电偶保护就会好些。
5、原则上一年是没问题的，有的公司可以使用二三年不换，但是如果使用不当或者使
用频次很高，几个月可能就要更换一次。
