塑料材料阻燃性能测试标准及阻燃等级评定
燃烧性能是指材料燃烧或遇火时所发生的一些物理和化学变化，这项性能由材料表面的着火性和火焰传播性、发热、发烟、炭化、失重以及毒性生成物的产生等特性来衡量。(1) 随着塑料产业的迅猛发展，塑料制品的种类之多、涉及领域之广，塑料制品已经成为我们的日常生活的必需品，因而为保障安全，更有利的推进塑料产品的生产和使用，燃烧性能测试是必要的一项工作；
(2) 塑料材料具有易燃性，并且在燃烧的过程中会产生烟雾和对人体有害的气体烟尘，十分危险，对人的生命和财产安全具有威胁；
(3) 对塑料材料进行燃烧性能测试可以帮助、指导我们对材料进行阻燃研究，规范塑料制品的生产制造。
塑料阻燃测试等级标准主要有三个：
(1) GB/T2408-2008 《塑料 燃烧性能的测定 水平法和垂直法》
(2) GB/T2406.2-2009 《塑料 用氧指数法测定燃烧行为》
(3) 美标UL94阻燃等级(UL94阻燃等级是很重要一个标准，已被全球广泛采用。)
其它还有GB/T8924-2005《纤维增强塑料燃烧性能试验方法 氧指数法》、ASTM D2863、GB/T 5169.16、GB/T 5169.17、GB 4943.1等等。其中UL94是塑胶行业常用的阻燃测试标准，共有 12 种等级：HB、V-0、V-1、V-2、5VA、5VB、VTM-0、VTM-1、VTM-2、HBF、HF-1、HF-2。
UL94 用来评价材料在被点燃后火焰熄灭的能力。根据燃烧速度、燃烧时间、抗滴落能力以及滴落物是否燃烧等有多种评判方法。每种被测材料根据颜色或厚度都可以得到许多值。当选定某个产品的材料时，其 UL 等级应满足塑料零件壁部分的厚度要求。UL 等级必须与厚度值一起报告。
一、UL94 常见测试方法

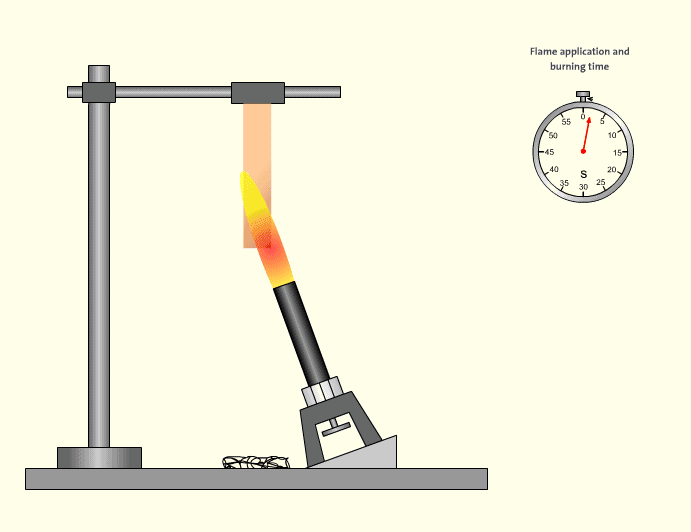

1、垂直燃烧测试
本生灯接触样品下方中心点燃烧 10±0.5 秒后，以 300mm/s 的速度移开本生灯，距离试片至少 150mm，并记录第一次的自燃时间。自燃停止后，马上进行第二次燃烧，燃烧 10±0.5 秒后，移开本生灯，并记录第二次自燃时间及火焰熄灭后的炽红时间。

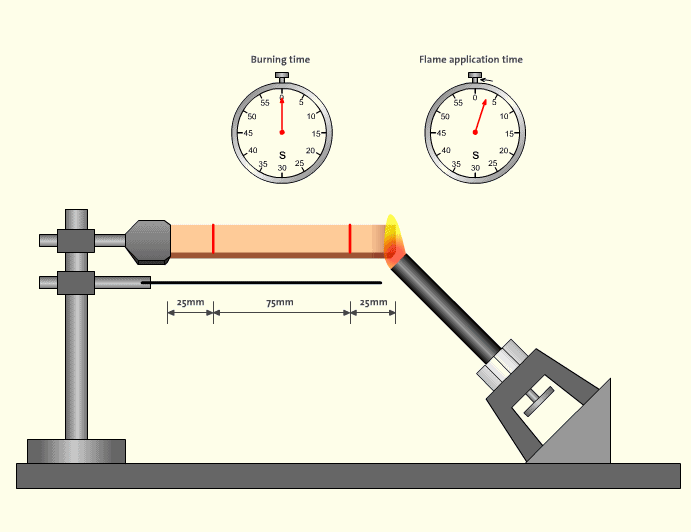

2、水平燃烧测试
水平夹住试片的一端与水平成 45±2 度，取一铁网，水平固定在试片下方 10±1mm，将本生灯成 45 度，移动到试片另一端接触样品 6mm，并计时 30±1 秒后移开，待试片烧至 25mm 标记时，启动另一计时器。若在 30±1 秒内就烧至 25 mm 的标记时，启动另一计时器，并将本生灯移开。
3、5VA 测试
将本生灯保持与水平成 20±5 度移动到试片旁，使火焰内焰的尖端接触样品底端的一边，燃烧 5±0.5 秒后，移开本生灯 5±0.5 秒，重复此动作五次，在第五次燃烧后移开并记录自燃时间及火焰熄灭后炽红时间。

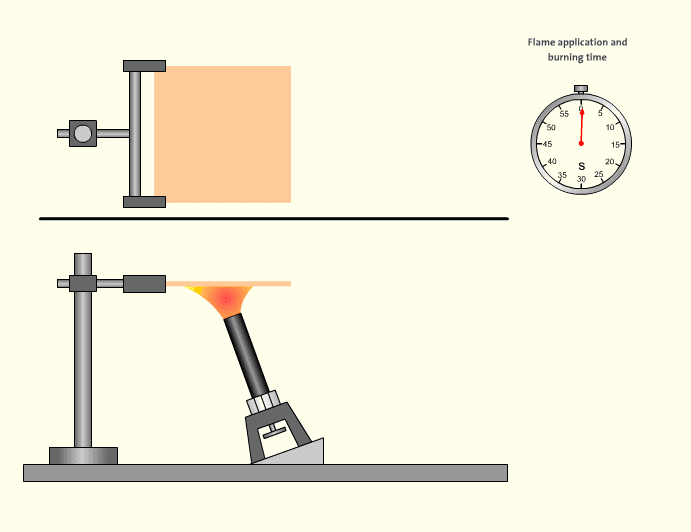

4、5VB 测试
将试片用夹具或治具水平固定住，将本生灯以与水平成 20±5 度移动到试片下方，火焰内焰的尖端接触样品底部中心点燃烧 5±0.5 秒后，移开本生灯 5±0.5 秒，重复此动作五次，在第五次燃烧后移开并观察记录试片是否有破洞损坏。
二、UL94阻燃等级判定标准
1、UL94 HBF 测试条件
| 常温 | 48h/23℃/50%RH |
| 老化 | 168h/70℃/烤箱 |
| 火焰高度 | 38mm |
| 火焰施加时间 | 60s |
UL94 HBF 判定条件
| HF-1 | HF-2 | HBF | |
| 自然时间 | 4/5≤2 | 4/5≤2 | 1、任一样品燃烧速率不超过40mm/min 2、125mm标记线前熄灭 |
| 1/5≤10 | 1/5≤10 | ||
| 任一样品炽红时间（s） | ≤30 | ≤30 | |
| 滴落物引燃棉花 | No | Yes | |
| 燃烧长度 | ＜60 | ＜60 |
2、UL94 VTM 测试条件
| 常温 | 48h/23℃/50%RH |
| 老化 | 168h/70℃/烤箱 |
| 火焰高度 | 20mm |
| 火焰施加时间 | 2×3s |
| VTM-0 | VTM-1 | VTM-2 | |
| 施加火焰的自然时间 | ≤10 | ≤30 | ≤30 |
| 总计自然时间（S） （10次的自然时间） |
≤50 | ≤250 | ≤250 |
| 第2次施加火焰后自然时间+炽红时间（s） | ≤30 | ≤60 | ≤60 |
| 滴落物引燃棉花 | No | No | Yes |
| 烧到125mm标记线 | No | No | No |
| 常温 | 48h/23℃/50%RH |
| 老化 | 168h/70℃/烤箱 |
| 火焰高度 | 20mm |
| 火焰施加时间 | 2×10s |
| V-0 | V-1 | V-2 | |
| 施加火焰的自然时间 | ≤10 | ≤30 | ≤30 |
| 总计自然时间（S） （10次的自然时间） |
≤50 | ≤250 | ≤250 |
| 第2次施加火焰后自然时间+炽红时间（s） | ≤30 | ≤60 | ≤60 |
| 滴落物引燃棉花 | No | No | Yes |
| 烧至家具 （样品完全燃烧） |
No | No | No |
| 常温 | 48h/23℃/50%RH |
| 老化 | 168h/70℃/烤箱 |
| 火焰高度 | 20°倾斜，125mm |
| 火焰施加时间 | 5×5s |
| 5VA | 5VB | |
| 任一样品5次施焰后自然+炽红时间（s） | ≤60 | ≤60 |
| 滴落物引燃棉花 | No | No |
| 样品破洞（＜3mm） | No | Yes |
| 常温 | 48h/23℃/50%RH |
| 火焰高度 | 45°倾斜，20mm |
| 火焰施加时间 | 30s |
| 30s内烧至25mm线时移开火焰 |
| 燃烧速率 | 阻燃等级 | |
| 样品厚度3~13mm | ≤40mm/min | HB |
| 样品厚度＜3mm | ≤75mm/min | HB |
| 火焰在标记线前熄灭 （25mm｜｜100mm） |
=0mm/min | HB |

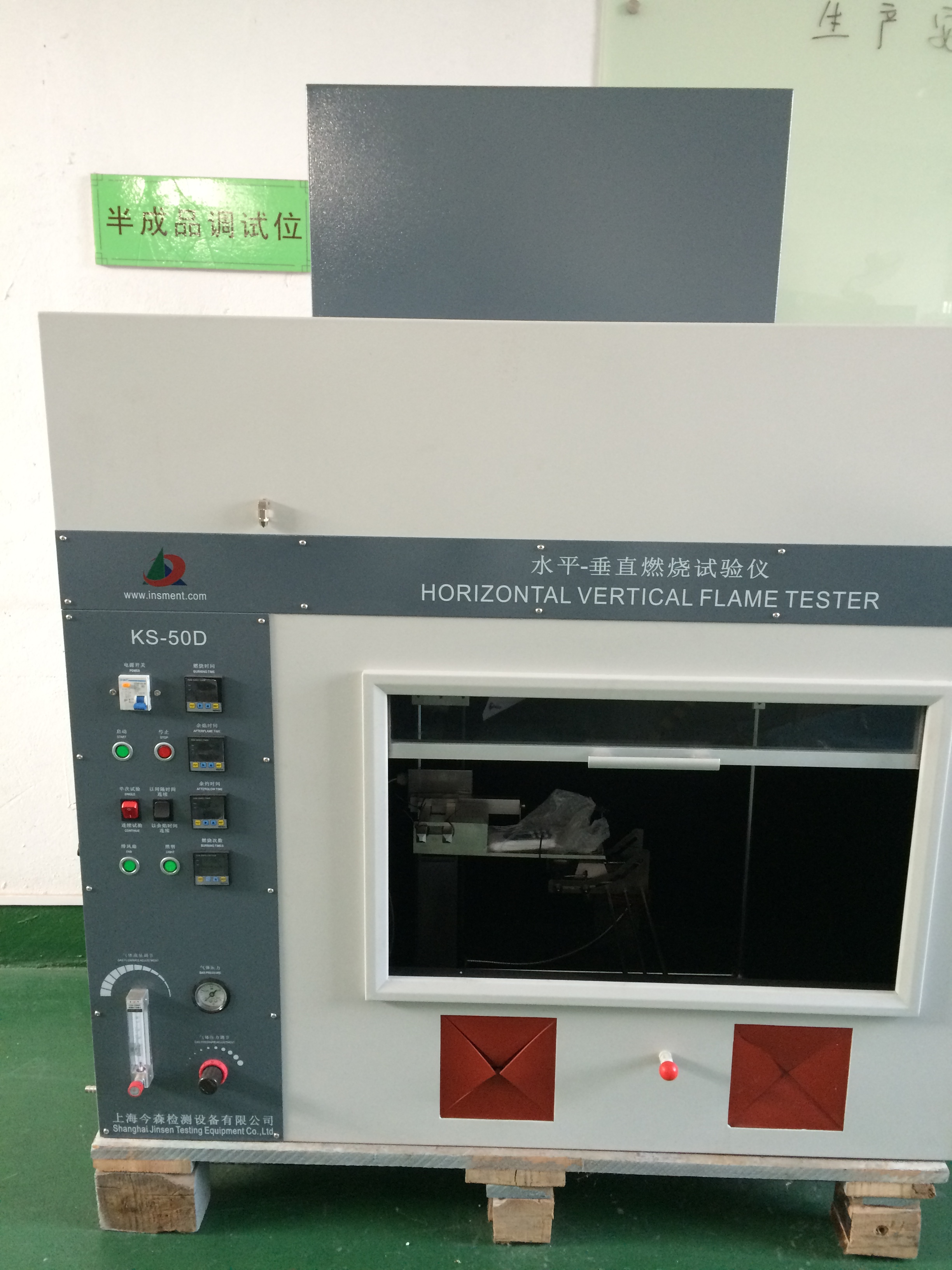

试验相关设备：KS-50D水平垂直燃烧试验仪（设备使用说明点击此处进行下载http://www.insment.com/list-46-1.html）
沪公网安备31012002005935号
