产品用途

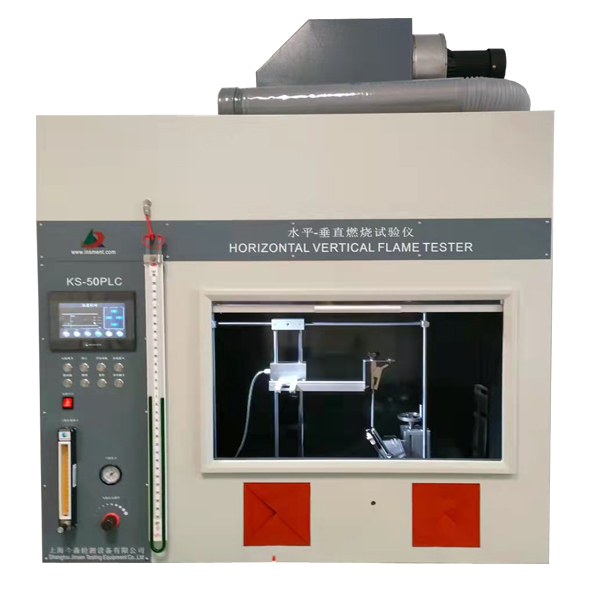

KS-50PLC水平垂直燃烧试验仪主要针对 HB&V级(50W)和 5V级(500W)材料的可燃性进行定级评定。适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件和辅件等电工电子产品及其组件部件的研究、生产和质检部门，也适用于绝缘材料、工程塑料或其它固体可燃材料行业。可供塑料工业、检验部门和科研单位使用。

试验原理

KS-50PLC水平垂直燃烧试验仪50PLC的燃烧控制系统通过燃烧器等部件产生一定温度和长度的火焰（其中燃烧器的喷嘴孔径应符合测试相关标准。产生的火焰长度应符合与试验样品相应的试验标准，其火焰长度用火焰高度量规测量）。火焰温度由温度测量系统进行测量和控制。将符合试验要求的火焰作用于水平（垂直）安装于支架上的试样样品，通过时间测量系统进行试验时间的测量和控制，达到规定的试验时间后，火焰与试验样品分离，完成试验并得到相关的试验数据。

仪器构成

本仪器通常是由试验部分和控制部分组成。试验部分包括燃烧器、电磁阀、高压点火器、电线试样夹具、煤气管、气体源、内外火焰调节装置等。控制部分包括温度测量与控制系统、时间测量系统及燃烧控制系统。

符合标准：UL 94 、GB/T2408、GB5169、IEC 707 、ISO1210 ：1992 、IEC 60695-11-2 、IEC 60695-11-3、IEC 60695-11-4、 IEC 60695-11-10

控制方式：触摸屏+PLC编程

点火方式：自动点火

试验方式：具透明观测安全窗口、手孔、内部照明灯、顶部排烟装置，可在触摸屏是 设置好参数，可用点击触摸屏上按钮、控制面板按钮及遥控器按钮三种方 式进行试验。

流量控制系统：要包括：电磁阀、流量计、减压阀、U形背压力管（差压计）均采用 进口原装

灯具：本生灯灯管直径 9.5mm ± 0.5mm 从空气主进气口或入口处向上长度 约 100mm，本生灯具管口形状，圆形灯口和不锈钢鱼尾状灯口 ( 可更换 )

灯具试验倾角：0°、 20° 、 45° 可快速定位，*行程约 150mm

施燃气体：98％ 甲烷气 ( 基准气 ) ，也可使用 37MJ/m 3 ±1MJ/m 3 天然气

施燃和移开时间：1s ～ 999.9s( 触摸屏可预置 )

持燃时间：1s ～ 999.9s( 触摸屏可预置 自动计时)

重复施燃次数：1 ～ 9999 次 ( 触摸屏可预置 )

施燃和移开时间：1s ～ 999.9s( 触摸屏可预置 )

试验区容积：大于0.75m 3 背景黑色

电源功率：0.5kVA 220V 50-60Hz

外形尺寸：宽 1200mm × 深 600mm × 高 1400mm ，排气孔Φ 100mm

净化装置：净化装置系统壳体采用1.5mm冷板制作、长900mmx高350mmx深350mm,净化装置自带排风功能以及风速调节装置、净化系统采用三级过滤方尺处理（选配）
